TESTADOR DE BARRAS DE LED

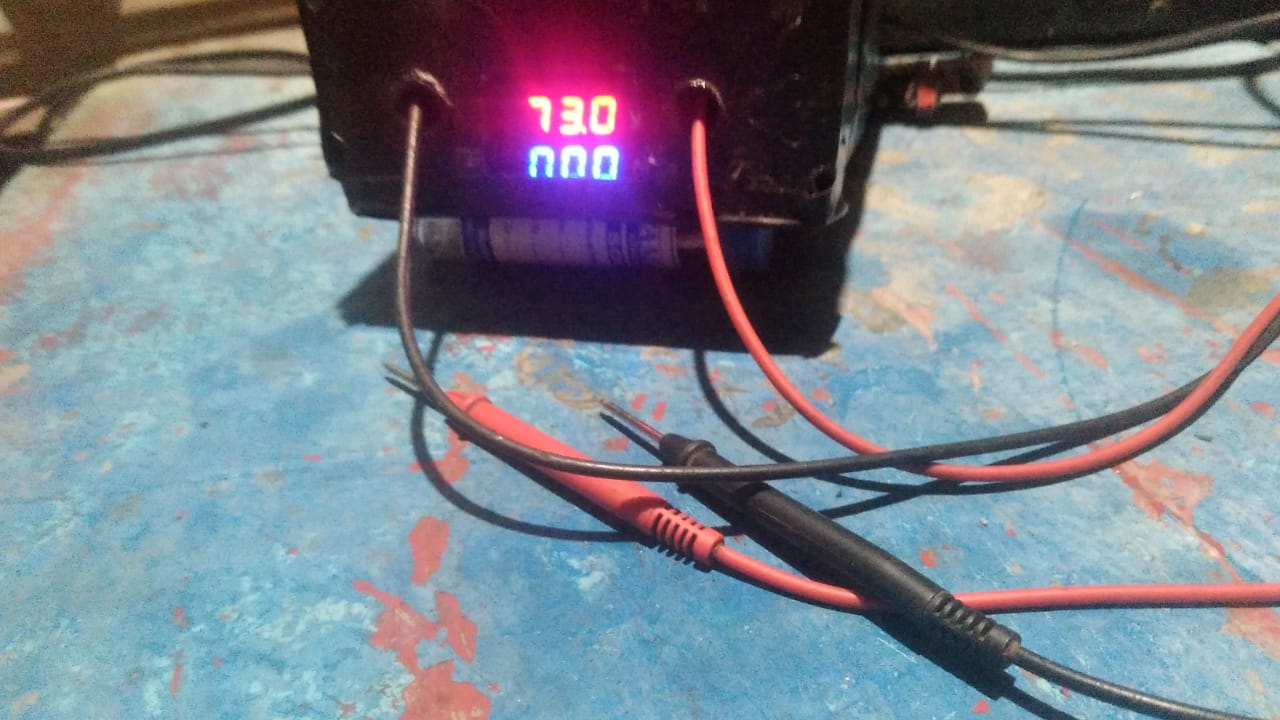

Com o emprego de um transformador de 12V+12V = 24V ligado a um dobrador de voltagem sendo o positivo a um resistor de 4k7 em série com um LED branco podemos obter um ótimo testador de barras de LED.O emprego do voltímetro na saída se faz necessário para verificar a ddp (diferença de potêncial dos leds e da barra de led que estará em observação! Pode ser um voltimetro digital de 0-100v /10A  encontrado facilmente em sites chineses a alimentação para o voltímetro pode partir de 5V proveniente de um carregador USB.

Testador de Nível Lógico na prática

Esquema e Layout do Testador disponível para DOWNLOAD
